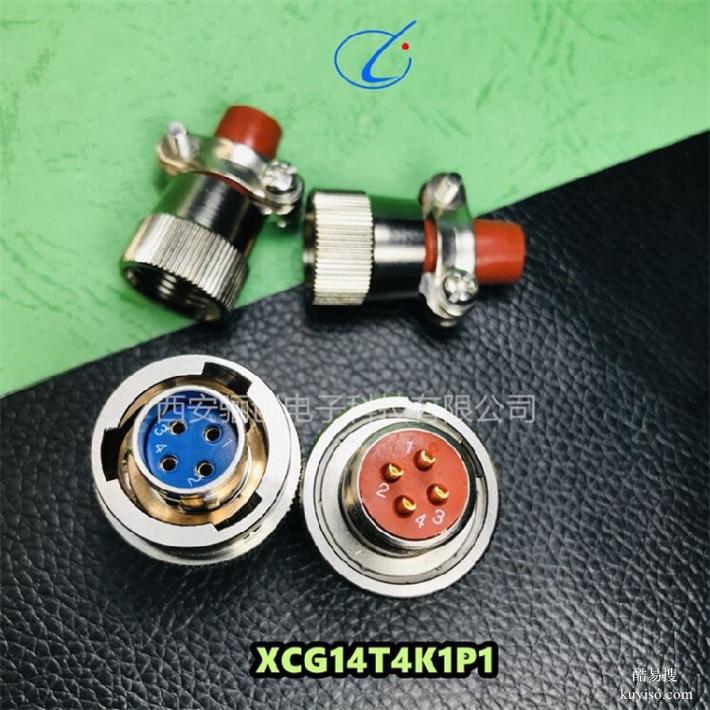

XCG27F24Z1P1接插件XCG驪創銷售圓形連接器

J30JZ系列低插拔力微型矩形電連接器

XCG27F24Z1P1接插件XCG驪創銷售圓形連接器
XCG27F24Z1P1接插件XCG驪創銷售圓形連接器
XCG27F24Z1P1接插件XCG驪創銷售圓形連接器
產品特點
該系列產品的外型尺寸較同規格J30J常規產品外形尺寸小;長度短5mm(min),寬度小2.9mm(min),高度低2mm(min)。體積僅有J30J常規產品的40%左右,是一種結構合理可靠的微式矩形電連接器。
芯數:有9、15、21、25、37、51、66、74、100芯九種規格;
接觸件網絡(從對接端面看):間距1.27mm,排距1.1mm;
插頭端采用低插拔力絞線式彈性插針,插拔力低,接觸可靠性高,機械壽命長;
接觸件尾端形式:壓接式、焊杯式、直插式、彎插式;
導線線芯截芯面積0.1mm2-0.15mm2.此外,還可采用線芯截面積為0.07mm2的導線,但產品型號需特殊注明。
產品性能符合GJB2446的要求。
主要技術特征
環境溫度 -55℃---+125℃ 接觸電阻 ≦10m歐
振動 10Hz-2000Hz??? 196m/s2 絕緣電阻 ≧5000M歐
隨機振動 功率譜密度0.4G2/Hz總加速度均方根值23.1G 介質耐壓 600V
?
沖擊 735m/s2? 11ms 機械壽命 20000次

標記代號及意義

說明
1、表示整套電連接器時,標記代號采用分數形式,插座標記寫作分子,插頭標記寫作分母,中間用斜線隔開。
2、XCE雙頭密封插座的一端為插針,另一端為插孔,裝針的結構外形標記寫在分母的前半部分,裝孔的寫在分母的后半部分,中間用“·”隔開
3、對于選配附件的插頭(座),可在其標記代號后加+再寫出所選附件。

Y50DX-12系列詳細型號:
Y50DX-1202TK2/ZJ10????2芯*3.0mm????
Y50DX-1203TK2/ZJ10????4芯*2.5mm???
Y50DX-1204TK2/ZJ10????7芯*2.5mm????
備注:
Y50DX:表示Y50型電源系列圓形電連接器。
12??? :表示鋁合金外殼號。
02??? :表示接觸件數量即芯數
TK2? :表示插頭裝插孔,尾部形式為電纜夾線板式,另外還有TK1,TK3,TK4,TK5,TK6可供選擇.
ZJ10 :表示方形法蘭式插座裝插針,另外還有ZJ11,ZJ14可供選擇.
注:以上產品一共有四種顏色可供選擇,請在訂貨時注明。(黑色、軍綠色、銀白色、銀白色亞光)

XCG27F24Z1P1接插件XCG驪創銷售圓形連接器

XCG27F24Z1P1接插件XCG驪創銷售圓形連接器
