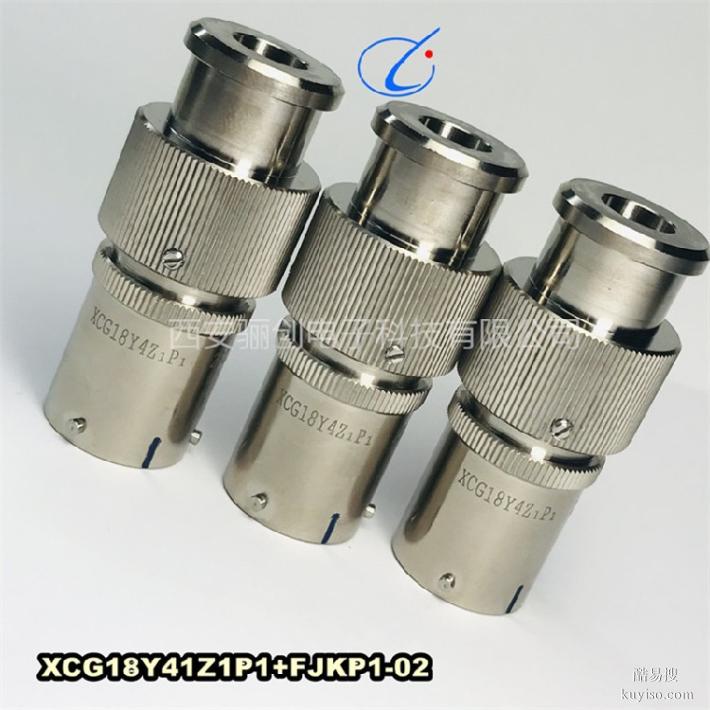

XCG33F41K1P1接插件XCG驪創銷售圓形連接器
西安驪創電子科技有限公司
2025-04-15 12:30:00
XCA系列






環境性能
工作溫度:-55℃~+200℃
相對濕度:40℃時達95%
工作高度:海拔30000m
振動:頻率10Hz~2000 Hz加速度196m/s2
沖擊:加速980m/s2
恒加速度980/s2
防鹽霧,防潮濕,防霉菌性防淋雨,房沙成等性能。
訂貨說明
范例:XCA14F3M1/K1P1
注解:XCA表示此系列為XCA線簧式壓接電連接器。
14表示此連接器外殼號是14號,安裝插座的開孔尺寸也就是14mm左右,另外還有18號、22號、24號27號、30號、33號、36號,39,數值越大也就意味著插座的外殼安裝尺寸越大。
F表示插座形式是方法蘭式的插座,此處還可以是(T:插頭、
S:雙頭密封插座、) 。
3表示接觸件的數量,也就是通俗講的航空插頭的芯數或針數,具體的組合請參考以下資料中的(XCA系列接點排列圖)。
Z1表示鍍金的插針,此處還可以是(K1鍍金的插孔)詳細請參考以下資料中的(XCA系列型號代號及意義)。
P1表示尾部的結構形式和航空插頭的表面處理顏色,此處還可以有很多代號,詳細請參考以下資料中的(XCA系列型號代號及意義)。
綜合上面的注解,范例中斜線前部分的含義就是:XCA系列外殼號為14的方法蘭插座內裝3根鍍金插針,插座的尾部無螺紋且航空插頭的表面處理為化學鍍鎳。
綜合上面的注解,范例中斜線后部分的含義就是:XCE系列外殼號為14的插頭內裝3根鍍金插孔,插頭的尾部有螺紋選配附件且航空插頭的表面處理為化學鍍鎳


XCE系列在同接觸件數的情況下,較XC系列產品體積小,重量輕。 卡口快速連接,操作方便快捷、連接可靠、抗振動、耐沖 擊。五鍵定位,具有盲插和防誤插功能。插頭插座既可裝 針也可裝孔。高可靠的雙曲面線簧插孔,使連接器插拔柔 和,接觸可靠,接觸電阻小。插頭插座端接方式為焊接。


標記示例
1、XCE系列18型裝10芯鍍銀插孔插頭,屏蔽、殼體鍍鋅彩虹色鈍化,W鍵位其標記代號為:XCE18T10KP(W)
2、XCE系列18型方法蘭裝10芯鍍銀插針插座,屏蔽、殼體鍍鋅彩虹色鈍化,W鍵位其標記代號為:XCE18F10ZP(W)
3、整套連接器標記代號為:XCE18F10ZP(W)/P
4、標記代號為XCE18S10MP/P.P3其含意為:
XCE系列雙頭密封插座和兩個插頭配套的整套連接器。其中,插座為18型裝有10芯鍍銀插針的雙頭密封插座,屏蔽、殼體鍍鋅彩虹色鈍化,N鍵位。一只插頭為18型裝有10芯鍍銀插針,屏蔽、殼體鍍鋅彩虹色鈍化。另一只插頭為18型裝有10芯鍍銀插孔,屏蔽、殼體鍍鋅彩虹色鈍化,兩只插頭均為N鍵位。
